一、行業背景

電梯是指服務于建筑物內若干特定的樓層，其轎廂運行在至少兩列垂直于水平面或與鉛垂線傾斜角小于15°的剛性軌道運動的永久運輸設備。也有臺階式，踏步板裝在履帶上連續運行，俗稱自動扶梯或自動人行道。服務于規定樓層的固定式升降設備。垂直升降電梯具有一個轎廂，運行在至少兩列垂直的或傾斜角小于15°的剛性導軌之間。轎廂尺寸與結構形式便于乘客出入或裝卸貨物。

二、電梯原理

電梯主要由曳引繩、轎廂、對重、導向輪、電動機、減速器、制動器等組成。通過曳引繩將對重和轎廂連接起來,分別纏繞在導向輪和曳引輪上，電動機通過減速器變速帶動曳引輪轉動，通過曳引輪與曳引繩的摩擦力實現對重和轎廂的升降運動，以實現運輸目的。

轎廂上的導靴根據安裝在井道墻體上的固定導軌實現轎廂的往復升降運動，避免轎廂在升降運動中出現擺動或偏斜的情況。

制動器在電動機工作時松閘，使電梯運轉，在電梯失電情況下制動，停止轎廂的升降，并在指定層維持靜止?fàn)顟B(tài)，保證人員和貨物的正常出入。作為運載乘客的箱體轎廂需要使用對重來平衡荷載、減少電機功率。電梯的補償裝置通過補償曳引繩運動中的重量和張力變化，來保證電動機負載穩定，保證轎廂能夠準確?？俊?/p>

三、電梯八大系統

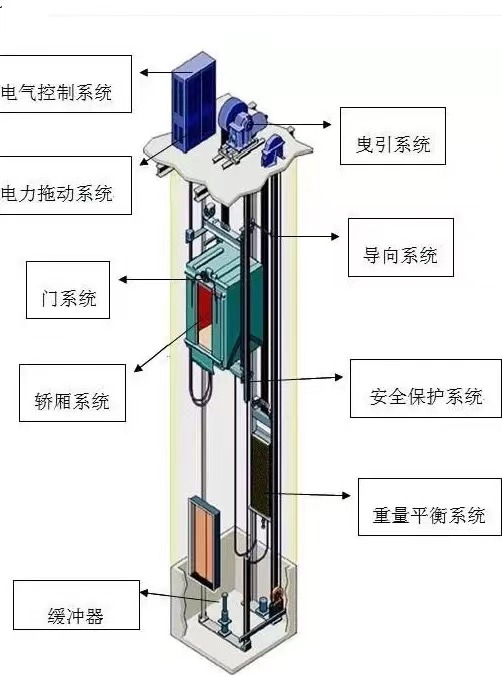

電梯系統共包括八大系統，分別是曳引系統、導向系統、轎廂、門系統、重量平衡系統 、電力拖動系統、電氣控制系統、安全保護系統。

3.1 曳引系統曳引系統的主要功能是輸出與傳遞動力，使電梯運行；曳引系統主要由曳引鋼絲繩，導向輪，反繩輪組成。

3.2 導向系統導向系統的主要功能是限制轎廂和對重的活動自由度，使轎廂和對重只能沿著導軌作升降運動；導向系統主要由導軌，導靴和導軌架組成。

3.3 轎廂轎廂是運送乘客和貨物的電梯組件，是電梯的工作部分；轎廂由轎廂架和轎廂體組成。

3.4 門系統門系統的主要功能是封住層站入口和轎廂入口；門系統由轎廂門，層門，開門機，門鎖裝置組成。

3.5 重量平衡系統重量平衡系統的主要功能是相對平衡轎廂重量，在電梯工作中能使轎廂與對重間的重量差保持在限額之內，保證電梯的曳引傳動正常，系統主要由對重和重量補償裝置組成。

3.6 電力拖動系統電力拖動系統的功能是提供動力，實行電梯速度控制；電力拖動系統由曳引電動機，供電系統，速度反饋裝置，電動機調速裝置等組成。

3.7 電氣控制系統電氣控制系統的主要功能是對電梯的運行實行操縱和控制；電氣控制系統主要由操縱裝置，位置顯示裝置，控制屏(柜)，平層裝置，選層器等組成。

3.8 安全保護系統保證電梯安全使用，預防危害人身安全的事故發生；由電梯監控，電梯樓層顯示器，限速器，安全鉗，緩沖器，端站保護裝置組成。

四、恒域威串口屏應用推薦

4.1 電梯轎廂內部廣告屏

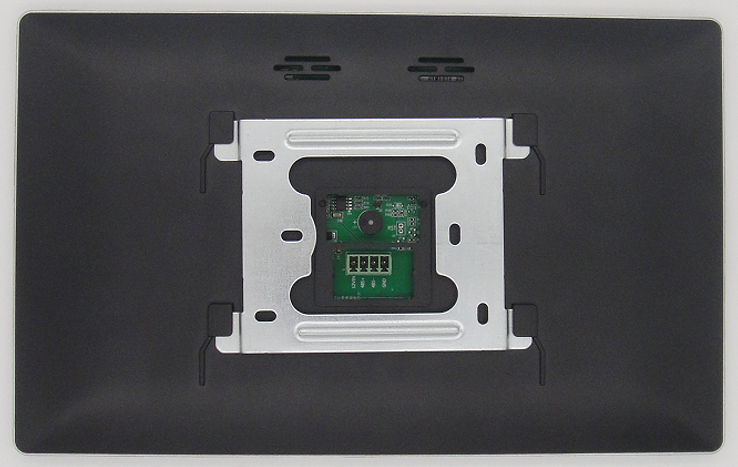

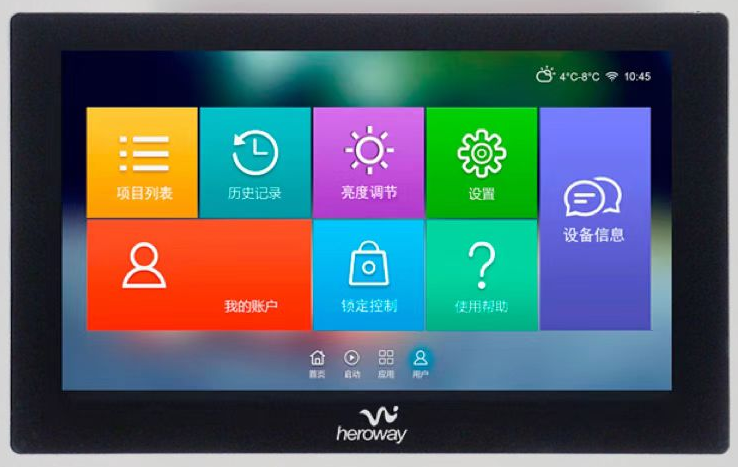

恒域威串口屏物聯型10.2寸新品，型號：HYW102EZV2.2，帶電容觸摸屏，分辨率1024*600，嵌入式串口顯示屏，安裝簡單，開孔后掛鉤固定，上電即可工作，品質保證。適用于遠程推送廣告，遠程更新圖片，低成本等應用場合。

產品特性:

(1) 工業級標準設計，主打炫酷和物聯網，EMI輻射可達CLASS B醫療等級；

(2) 采用32位400M嵌入式SOC處理器，內部集成SDRAM、H.264視頻硬解碼；

(3) 支持JPEG圖片壓縮、MP3/MP4音頻，WIFI通訊，矢量字庫，多語言一鍵切換；

(4) 面板采用BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）；

(5) 支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；

(6) 支持類似安卓滾動、滑動特效。
